本文要介紹電機種類中發展快速且應用廣泛的無刷直流電機。無刷直流電機被廣泛的用于日常生活用具、汽車工業、航空、消費電子、醫學電子、工業自動化等裝置和儀表。 顧名思義，無刷直流電機不使用機械結構的換向電刷而直接使用電子換向器，在使用中無刷直流電機相比有刷電機有許多的優點，比如：

·能獲得更好的扭矩轉速特性；

·高速動態響應；

·高效率；

·長壽命；

·低噪聲；

·高轉速。

另外，無刷直流電機更優的扭矩和外形尺寸比使得它更適合用于對電機自身重量和大小比較敏感的場合。 在這篇應用筆記中將會對無刷直流電機的結構、基本原理、特性和應用做一系列的探討。探討過程中可能用到的術語可以在附錄B“術語表”中找到相應的解釋。

2. 無刷直流電機結構和基本工作原理

無刷直流電機屬于同步電機的一種，這就意味著它的定子產生的磁場和轉子產生的磁場是同頻率的，所以無刷直流電機并不會產生普通感應電機的頻差現象。無刷直流電機中又有單相、2相和

3相電機的區別，相類型的不同決定其定子線圈繞組的多少。在這里我們將集中討論的是應用最為廣泛的3相無刷直流電機。

2.1 定子

無刷直流電機定子是由許多硅鋼片經過疊壓和軸向沖壓而成，每個沖槽內都有一定的線圈組成了繞組，從傳統意義上講，無刷直流電機的定子和感應電機的定子有點類似，不過在定子繞組的分布上有一定的差別。大多數的無刷直流電機定子有3個呈星行排列的繞組，每個繞組又由許多內部結合的鋼片按照一定的方式組成，偶數個繞組分布在定子的周圍組成了偶數個磁極。

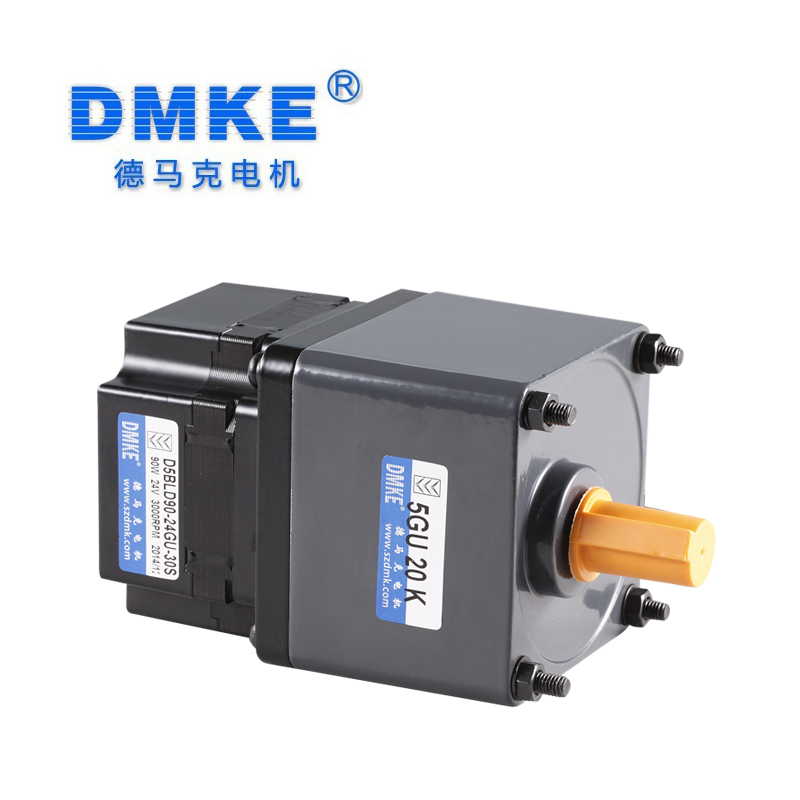

廣州德馬克電機致力于直流無刷電機和直流減速電機的多元化和智能運用，6瓦到30瓦的60系列無刷電機電機，40瓦到60瓦的80系列無刷電機，40瓦到120瓦的90系列電機，200瓦到400瓦的104系列電機，可以適應DC：24v到48v，AC：110v到220v。德馬克電機為您提供無刷直流電機+驅動器+齒輪減速器一整套的轉動解決方案，產品目前已廣泛應用于工業傳動設備，紡織機械，醫療器械等領域，為您打造更合理的機電一體化產品解決方案。
